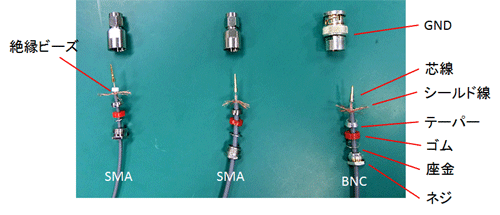

BNCケーブル（2GHzぐらいまで）とSMAケーブル（10GHzぐらいまで）は自分で製作できます。ネジ式のオスコネクタのパーツ順序は下図のようになります。左側の一番細いケーブルの写真は、やや芯線が長すぎる。もう3mmぐらい短い方がよい。

注意点 †

• 同軸のグランド網線は、切れないように注意深くほどいてから、テーパー部品の高さに合うように切りそろえる。
• 左側の一番細いケーブルの写真のコネクタは、白い絶縁ビーズを、先端チップの半田付けのまえに入れておく。
• 白ビーズは、テーパーになっているので向きに注意。
