制御用ワークステーションvlsitestにログインすると、X-Windowを立ち上がります。ロジックマスタにIDLE LED が点灯しているのを確認し、コマンドラインから、

vlsitest> ims [RET]

を実行し、IMS Screens を起動します。図2.1のようなウインドウが現れます。右下の Selected socket card: が Open I/O となっていることを確認します。もし、違っていたら、この部分を右クリックして変更します。

※　コマンド ims は、'ims_screens &' にalias がかかっています。
（注意）　もし、ModuleがセットされているSlotの位置が図2.1と異なっていたら、前回の使用者に連絡して、VDEC標準Pin配置に対応するように戻してもらいましょう。

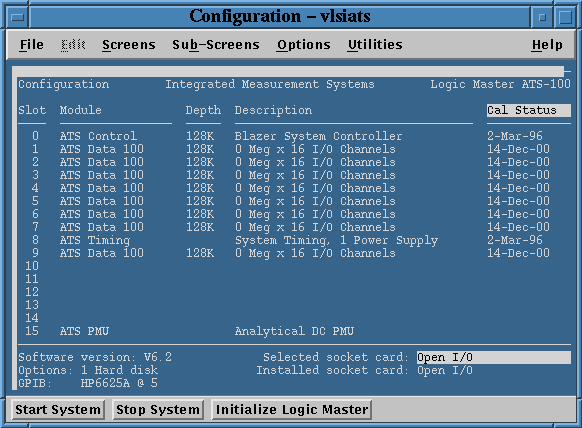

図2.1　Configuration

2.2　グループの作成とピン割り当て

デバイス信号に名前と番号を付け、それらをロジックグループに構成します。プルダウンメニュから、Screens → Resource Assignment を選択すると図2.2のようなウインドウが現れます。グループは、多ビットの信号（ベクトル）を一まとめにして名前を付けておくために使用します。従って、1bitの信号では、1つの信号を1つのグループに割り当てることになります。

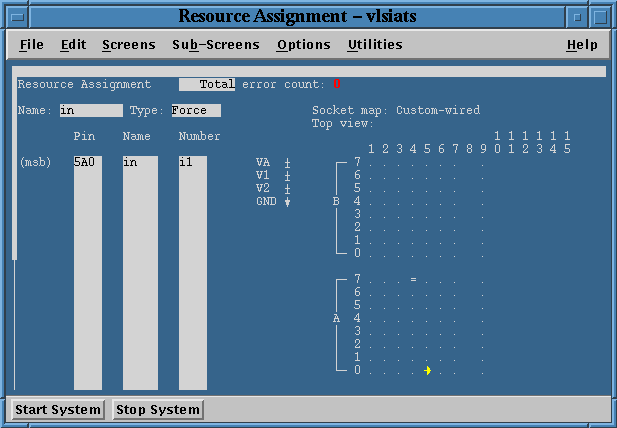

図2.2　Resource Assignment

ここでは、例として、遅延バッファの入力ピン (1bit) を、'in' という名前のグループに割り当てます。

1. Name（上部）:
   このフィールドには、グループ名を入力します。ここでは、'in' です。

   Type:

   この項目を入力する際に、以下の点に注意してください。

   • 入力：Force グループに割り当てる
   • 出力：Compare グループに割り当てる
   • 双方向ピン：Force と Compare グループ両方に割り当てる
   • 電源とグランド：Power グループに割り当てる

   なお、これらの切替は、マウスの中/右クリックで行います。ここでは、入力信号のグループなので、Forceを選択します。

   Pin:

   ここでいうPinは、ATS-100のチャネル番号のことです。ここでは、5A0を使用しています（準備のページ参照）。このフィールドに入力すると、右側のマップにマーク（入力 = '→'、出力 = '='）が表示されます。登録したPin名を消すには、Pin名を選んで Shift + DEL キーを押します。

   Name:

   Pin名（チャネル番号）に名前を付けます。何でもOKですが、ここでは、in としてあります。

   Number:

   信号Pinに番号を付けることができます。これも何でもOKです。ここでは、i1 としています。

VDECアダプトの場合、電源は下記のように設定します。

(Group)Name	Type	Pin	Name	Number	注意点
VA	Power	VA	va	va
VDD	Power	V1	vdd	vdd	Rohm CMOS 180nmのQFP80の場合VDDOに設定
VDDO	Power	V2	vddo	vddo	Rohm CMOS 180nmのQFP80の場合VDDに設定
GND	Power	GND	gnd	gnd

2.3　Operating Condition の設定

Pinアサインされたグループに対して、詳細な動作環境を定義します。プルダウンメニューから、Screens → Operating Conditions を選択します。図2.3のようなウインドウが現れます。

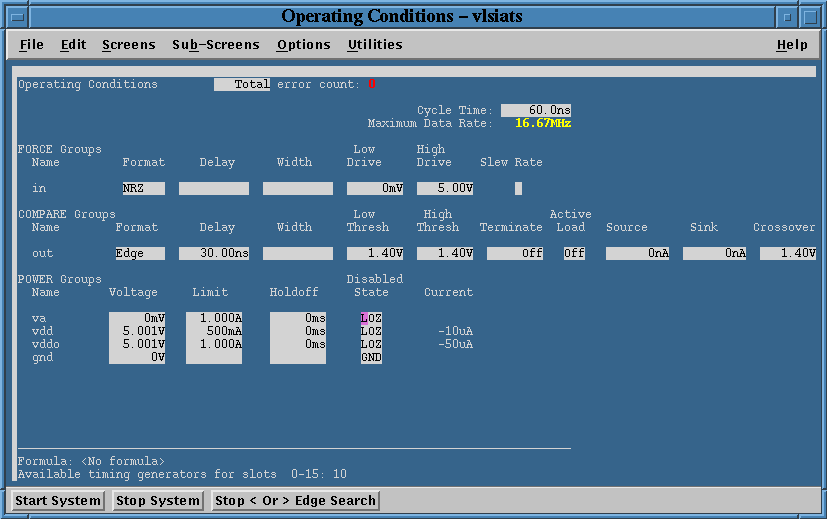

図2.3　Operating Conditions

1. Cycle Time:
   システムクロックの周期を設定します。可能な値は、20ns - 5.088us (100MHz - 200kHz) です。

   Format:

   Force Group では、入力波形を設定（右クリック）します。ここでは、NRZ を選択しています。Compare グループでは、ストローブの方式を選択します。ここでは、Edge（サイクルのスタートから、Delayで設定した時間分だけ遅れてサンプルする。この他に、一定区間で積分することもできる）を選択しています。

   Low Drive, High Drive:

   論理0、論理1に対してテスタが出力する信号電圧を設定します。実習用チップの場合、0V と 5V です。

   Low Thresh, High Thresh:

   DUTが出力した電圧に対して、論理1と論理0を判定するための閾値電圧を設定します。CMOS回路の場合、0.2*VDD と0.7*VDD が標準です。

   Voltage (Power Group):

   電源とグランドの電圧を設定します。実習用チップでは、VDD (Core) = 5V, VDDO (IO Buffer) = 5V, GND = 0V です。VAはATS-100の内部電源ですが、VDEC用DUTサブボードでは、チップに供給しませんので0VでOKです（正確には、電源パスコン接続制御用リレーに供給）。

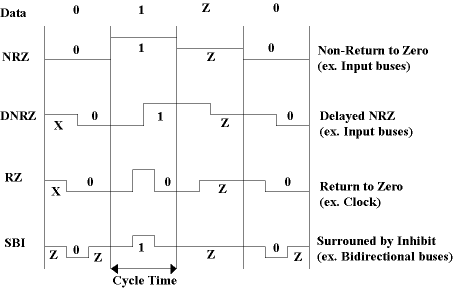

図2.4　入力信号フォーマット

2.4　テストパターンの入力と編集

プルダウンメニューから、Screens → Patern Control を選択します。図2.5のようなウインドウが現れます。テストパターンを入力するには下記の3つの方法があります。

1. パターントランスレータプログラム
   ATPやIMS Linkなどの変換プログラムを使用します。Verilog HDL によるテストベクトルがある場合は便利。詳細は、IMS Linkの章を参照。

   セーブファイルからのダウンロード

   以前に作成したセーブデータのロード。

   直接入力

   パターンコントロールスクリーンでの直接入力。簡単な回路のテストに便利。パターンを入力する際、簡単な関数を生成する機能を用いることができる。（詳細は、IMS Screen Interface マニュアルを参照）。

表2.1　Instructionの例

Instruction	Control Description
Goto *	*行へ無条件で戻る
Loop ? times ・・・ End Loop	Loop - End Loop 間を ? 回繰り返す
Halt	終了

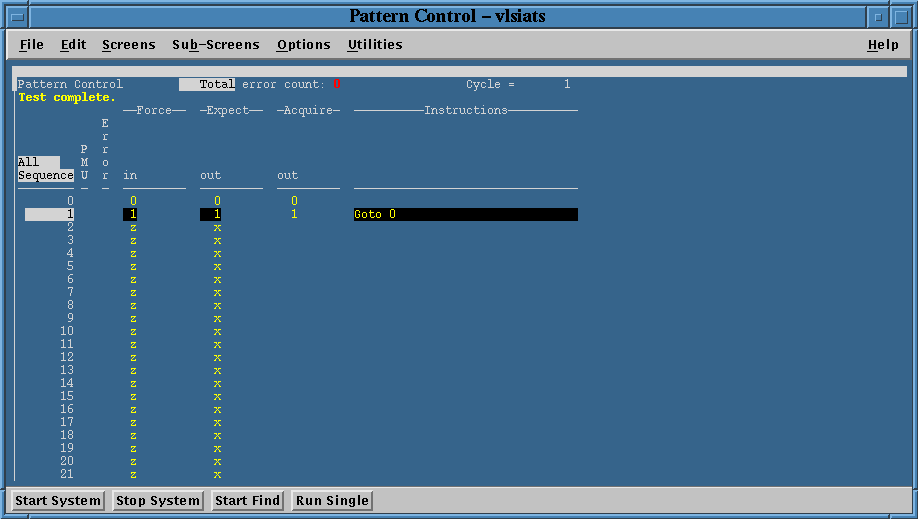

図2.5　Pattern Control

2.5　テスト実行

ウインドウ下部の Start System ボタンをクリックするとテストが開始され、終了すると、Acquire フィールドには測定結果が表示され、上のほうに黄色の文字で Test Complete. と表示されます（図2.5参照）。但し、図2.5の場合、Goto 0 の Instruction により、無限ループとなっていますので、自分ではテストが終了しませんので、Stop System ボタンをクリックして終了させます。

Expect と Acquire が一致しない場合は、その個所が赤く表示され、Error フィールドに e の文字が表示されます。また、上部の Error Count: のフィールドにエラーの数が表示されます。

2.6　セーブとリストア

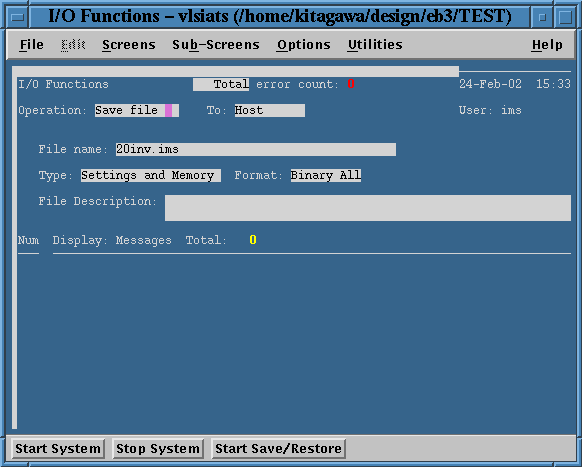

作成したデータを保持するには、プルダウンメニューから、Screens → I/O Functions を選択します。図2.6のようなウインドウが表示されます。Operation: のフィールドでマウスの中/右クリックして Save File を選択し、To/From のフィールドでは、保存先 (Host ) を選択します。Filename: を入力し、ウインドウ下部の Start Save / Restore をクリックすると保存が開始されます（この操作は、よく忘れるので注意）。リストアする場合は、Operation: フィールドを Restore file にして同様の操作を行います。

図2.6　I/O Functions

2.7　終了

テスト信号を停止（Pattern Control 上部の Test Complete.）を確認し、プルダウンメニューから、File → Exit を選択します。そのあと装置の立ち下げを行います。
